一、 底 盤
型 號：慶鈴汽車股份有限公司/ QL1110ANKAY
發 動 機：慶鈴五十鈴（重慶）發動機有限公司
型號：4HK1-TCG61
功率：139kW
驅動型式：后輪驅動
軸 距：3815mm
排放標準：GB3847-2005，GB17691-2018國六
二、 駕駛室
結 構：平頭、雙排座四開門乘員室，全鋼框架焊接結構。
座位設置：前排3人后排3人，后排座位靠背設置3具空氣呼吸器專用靠背托架及固定夾具并設有避震防護裝置。
座位前面加裝護欄兼扶手。消防隊員在奔赴滅火救援途中快速背負空氣呼吸器，到達火場后，迅速投入滅火救援行動。
駕駛室結構：安裝適應傾翻的液壓翻轉機構，裝有防回落安全裝置。

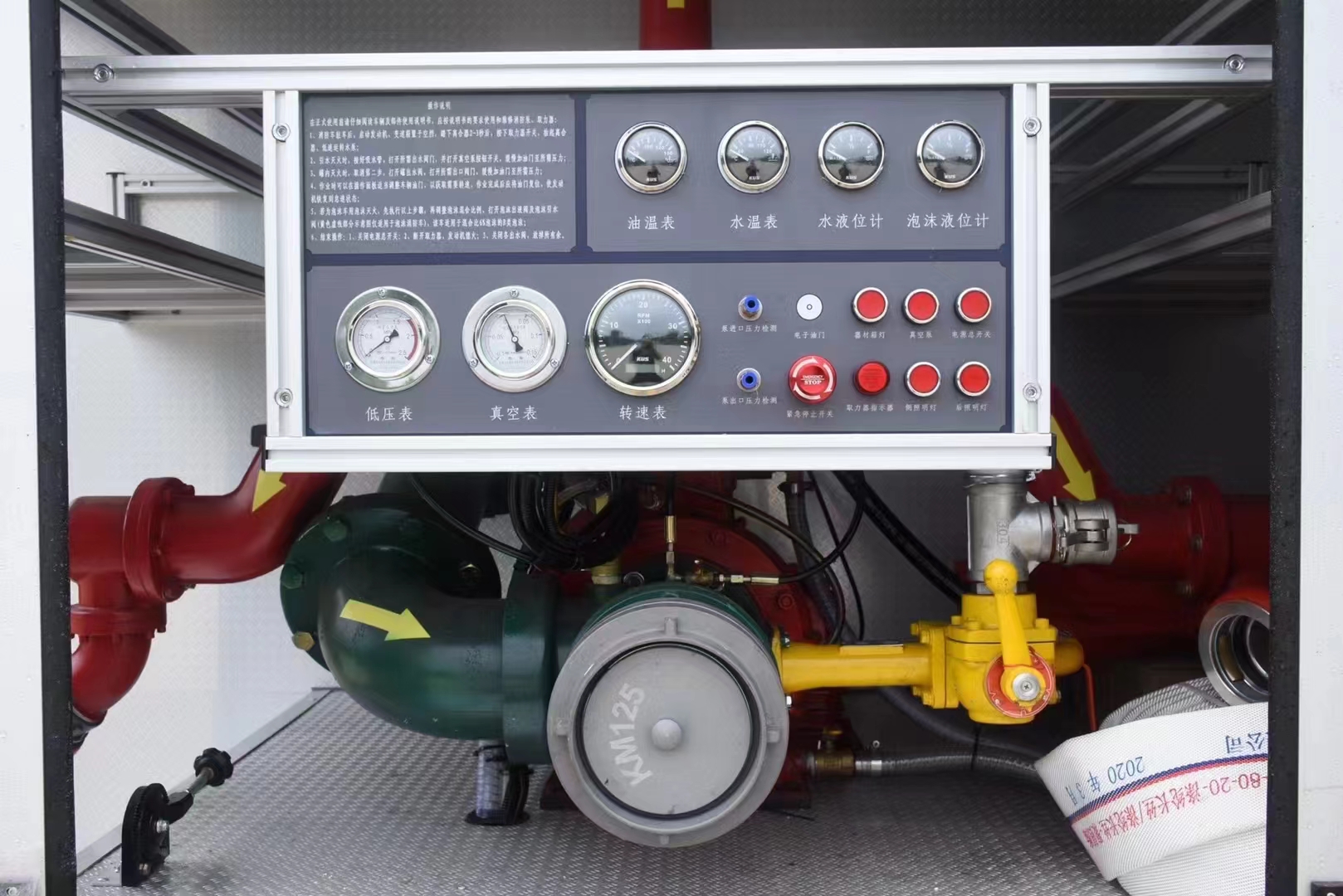

駕駛室內設備：除原車設備外，加裝取力器控制開關、100W警報器、警燈開關等。
駕駛室外部：駕駛室頂靠前部安裝有長排警燈1個。
三、 容 罐
容 量：水：3550Kg
材 質： 水罐：優質鋼板，經高科技防腐處理
結 構： 框架焊接，罐體內設置縱、橫防蕩板，以減少車輛行駛過程中罐內水對罐體的沖擊；罐體前后壁板折有梯形折筋，使罐體具有足夠的強度、剛度。
罐頂設快速開啟式人孔，方便維修人員進出。罐內設有防止水泵吸水形成旋渦從而影響流量的裝置和濾網。
罐內設有不銹鋼浮球式液位指示器，可通過儀表板上液位表顯示罐內滅火劑的容量；罐底設有帶球閥的排污口。
罐體設有1個76mm溢流管，車廂兩邊各1個76mm注入口，便于其他車輛供水加液之用。
設 備：1個人口孔，帶有快速鎖緊及開啟裝置。
1個液位指示器。
1個排污口，帶不銹鋼球閥。
2個注水口（左右各一）
工藝：焊接牢固、可靠，去除清理夾渣、虛焊等缺陷；焊后應對罐體做24小時靜水壓試驗，確保不滲漏。
|
【整車技術參數】 |
|||
|
產品商標 |
程力威牌 |
公告批次 |
363 |
|
產品名稱 |
水罐消防車 |
產品型號 |
CLW5100GXFSG35/QL |
|
總質量(Kg) |
10200 |
罐體容積(m3) |
3.550 |
|
額定載質量(Kg) |
3550 |
外形尺寸 |
|
|
整備質量(Kg) |
6200 |
駕駛室準乘人數(人) |
|
|
接近角/離去角(°) |
20/11 |
前懸/后懸 |
1110/2065 |
|
軸荷(Kg) |
3500/6700 |
最高車速(Km/h) |
100 |
|
備注 |
水罐容積為3.550立方米,為一異型罐,前端尺寸:930×950×1210,后端尺寸:1020×2150×1210。整體式側后防護結構,后防護離地高度:385mm。ABS 生產企業為浙江亞太機電股份有限公司,型號為APG3550500H1。主要專用裝置有消防泵、消防炮。燈具僅在作業時使用。 |
||
|
底盤型號 |
QL1110ANKAY |
底盤名稱 |
載貨汽車底盤 |
|
商標名稱 |
五十鈴牌 |
生產企業 |
慶鈴汽車股份有限公司 |
|
軸數 |
2 |
輪胎數 |
6 |
|
軸距 (mm) |
3815 |
||
|
輪胎規格 |
235/75R17.5 16PR,8.25R20 14PR |
||
|
鋼板彈簧片數 |
8/10+6 |
前輪距 |
1680 |
|
燃料種類 |
柴油 |
后輪距 |
1650 |
|
排放依據標準 |
GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
4HK1-TCG61 |
五十鈴(中國)發動機有限公司 |
5193 |
139 |
